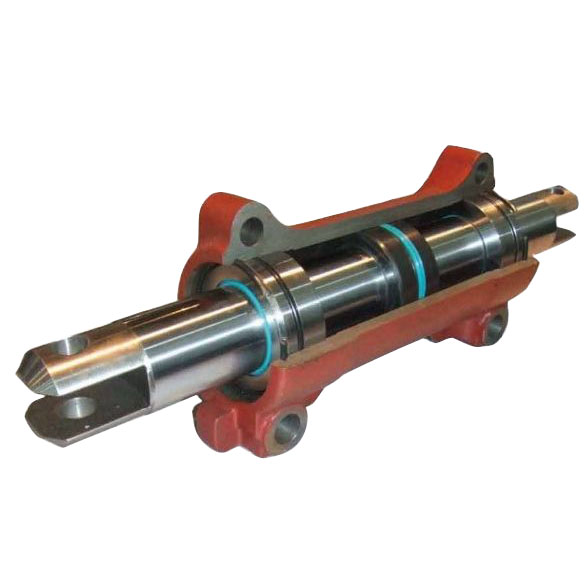

Cilindro hidráulico de direção

Haste de pistão do cilindro hidráulico de direção de escavador: 40CR de extinção e temperamento de tratamento térmico, revestimento cromo duro, espelho polido. Aceitar materiais especificados do cliente

Cilindro de cilindro hidráulico de direção de escavador: o tratamento térmico temperado de 25mn é usado para resistir à deformação. 25mn t é mais resistente ao desgaste que o aço C45/C20.

Kit de vedação de cilindros hidráulicos de direção de escavadeira: Nok, SKF, marcas equivalentes podem aceitar marcas especificadas pelo cliente

Bucha do cilindro hidráulico de direção de escavadeira: aço endurecido ou cobre

Bloco de cilindros hidráulicos de direção de escavadeira: o material é feito de aço de liga 27Simn, que tem alta resistência, aparência pequena e peso leve. É moído e enrolado para um acabamento superficial muito alto para minimizar o atrito interno e prolongar a vida útil do selo.

Máquinas de engenharia Direcionar vantagens do produto do cilindro hidráulico

• Projeto estrutural compacto e uso de materiais de alta resistência garantem o peso leve final do cilindro

• Projetado para suportar uma ampla faixa de temperatura (-40 ℃～+100 ℃) e pode fornecer serviços personalizados para cilindros de temperatura mais alta ou mais baixa

• O sistema de vedação maduro garante que o cilindro não vibre ou rasteja em baixas velocidades

• Análise teórica sistemática e cálculos de elementos finitos garantem que o cilindro tenha uma vida útil extremamente longa sob cargas pesadas.

• A manga-guia adota uma tecnologia especial anticorrosão para garantir que o cilindro de óleo possa inclinar por um longo tempo sem o problema da ferrugem da manga-guia.

• Forneça uma variedade de soluções de tratamento anticorrosão de superfície: eletroplatação, pulverização de cerâmica, revestimento a laser, etc.

• Bloqueios hidráulicos, válvulas de retenção de carga, válvulas de sequência, válvulas de alívio, juntas de medição de pressão etc. podem ser projetadas e integradas conforme necessário

• Pode ser projetado em um cilindro de duas e estágios de acordo com as necessidades do cliente e pode controlar independentemente dois circuitos de óleo da câmara sem haste

• Para guindastes todo-o-terreno, blocos de cabeça do cilindro e conjuntos de trilhos guia podem ser configurados

• Pressão de trabalho, especificações de tamanho, métodos de instalação etc. podem ser personalizados de acordo com as necessidades do cliente.

Obtenha uma citação agora

Recursos do produto do cilindro hidráulico de direção de escavadeira:

● A pressão de trabalho máxima nominal é de 32MPa.

● Estrutura simples, tamanho pequeno, peso leve e alta resistência.

● Sistema de vedação

Os cilindros hidráulicos de nossa empresa usam anéis de vedação da Companhia Parker, Merkel e Baosexiaban, que podem superar as condições de uso em vários setores, como máquinas de engenharia, máquinas de mineração e levantamento e transporte. O design exclusivo do sistema de vedação da nossa empresa resolve efetivamente o problema dos problemas de pistão. O vazamento do óleo final da haste e a ocorrência de atrito seco na haste do pistão.

● Rod de pistão

Fabricado a partir de aço carbono de alta resistência ao solo de precisão. Com base no conceito de design de melhorar a força do corpo da haste e o tratamento térmico de alto desempenho, o revestimento de cromo duro e o polimento do CNC garantem a uniformidade e a alta suavidade da textura da superfície, garantindo assim o bom filme de óleo de superfície e aumentando a vida útil do selo. . Todas as hastes de pistão e conjuntos de pistão têm um fator de segurança mínimo 4: 1 com base na resistência à tração na carga nominal na menor seção transversal.

● Guia da manga

Feito de ferro dúctil de alta resistência e aço carbono de alta resistência com brasagem tamponada. Ao garantir alta resistência ao desgaste, evita a ligação e a tensão das peças de aço devido ao atrito entre a manga tampão e a manga -guia. Os anéis de suporte fenólico importado distribuídos na manga-guia têm capacidade de alta pressão e podem eliminar todo o contato metal-metálico entre a haste do pistão e a manga-guia. O layout racional dos comprimentos do guia e do suporte melhora a capacidade lateral da carga, absorve os impactos e aumenta a área de contato enquanto minimiza o estresse do rolamento e prolonga a vida útil do cilindro hidráulico e do selo.

● Bloco de cilindro

Feita de aço de liga de alta resistência, a espessura da parede do cilindro é alterada de acordo com a força e o tamanho apropriados. O interior do cilindro da empresa é enrolado e processado para obter um bom acabamento e dureza superficial, de modo a minimizar o atrito interno e melhorar a durabilidade. A resistência à abrasão prolonga a vida útil do selo.

● Pistons e focas de pistão

O pistão padrão é de construção de aço de uma peça e é montado na haste do pistão para concordância. A conexão rosqueada longa entre o pistão e a haste do pistão e o bloqueio seguro das bolas de aço não apenas facilitam a instalação e a conveniência, mas também garantem uma operação confiável sob condições de carga de alta velocidade. O design da parte da articulação rosqueada do pistão e da haste do pistão abandona o conceito tradicional de guia frontal e linha traseira e adota o pensamento de design da linha frontal e da guia traseira. Ao fazer pleno uso da profundidade do tratamento térmico e dureza da parte da linha da haste do pistão, também aumenta muito o comprimento do pistão. A área da seção transversal do corpo da haste sujeita a carga axial aumenta a força da haste do pistão na extensão máxima.

Além de garantir o uso normal do cilindro hidráulico, a estrutura de vedação do pistão também adiciona um anel de coleta de sujeira antes e depois do selo principal e do anel de suporte, o que ajuda a proteger o selo do pistão dos contaminantes, prolongando a vida útil do selo.

● buffer

Esta série de mangas de tampão de cilindro hidráulico são feitas de aço de liga de alta resistência. Após o tratamento térmico e o tratamento da superfície, pode garantir completamente o teste de alta pressão de traseiro durante o processo de tamponamento dianteiro e traseiro quando o cilindro hidráulico é usado. Ele também possui um mecanismo de buffer embutido que pode absorver choque e aliviar a pressão no final do curso. A lacuna efetiva entre a manga do buffer e a haste do pistão pode não apenas reduzir a pressão inicial do cilindro hidráulico, mas também tem a função de ajustar automaticamente a concenticidade, eliminando a influência do erro de coaxialidade. Possui bom desempenho em buffer, pode reduzir o ruído e o impacto da carga e prolongar a vida útil da máquina. vida de serviço.

● Soldagem

A soldagem robótica evita efetivamente a instabilidade da qualidade da soldagem manual e a detecção profissional de falhas ultrassônicas elimina a ocorrência de defeitos de soldagem.

● Segurança

Várias válvulas com balanceamento de retorno lento dedicado e funções de desligamento de emergência podem ser facilmente instaladas conforme necessário.
