Guia anel da série MPMDS

O anel -guia, também chamado de anel de suporte, é uma parte usada na haste do pistão ou do pistão de um cilindro hidráulico ou um cilindro de gás para apoiar o movimento da haste do pistão ou do pistão. Pode impedir que o pistão ou a haste do pistão de contato direto e atrito com o corpo do cilindro durante o movimento e proteja o corpo do cilindro e o pistão ou a haste do pistão contra danos. O material comumente usado para anéis de guia é o polioximetileno (POM).

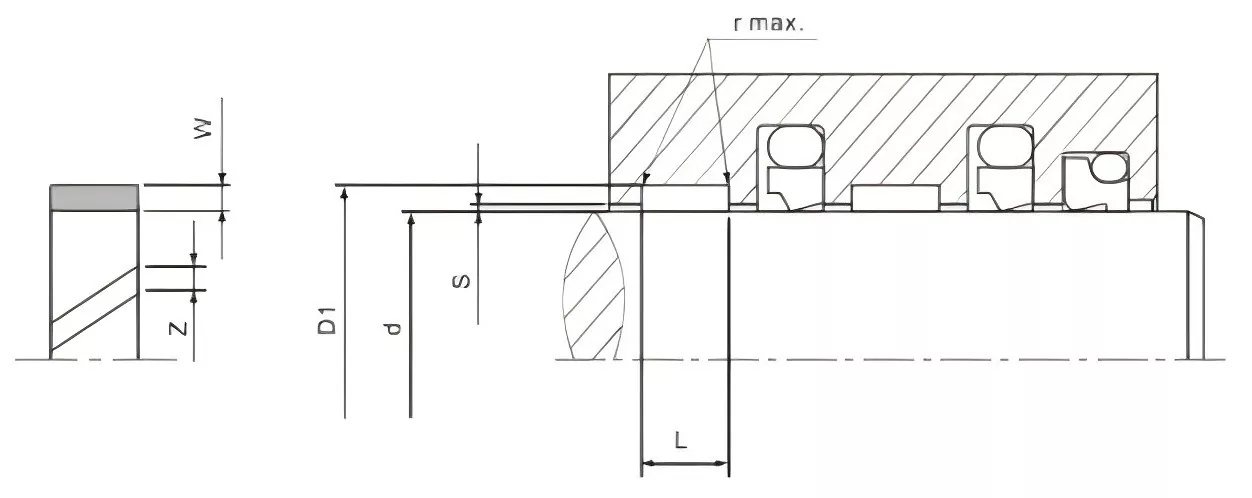

Características da superfície da ranhura

Especificação

Limite de folga s

Obtenha uma citação agora

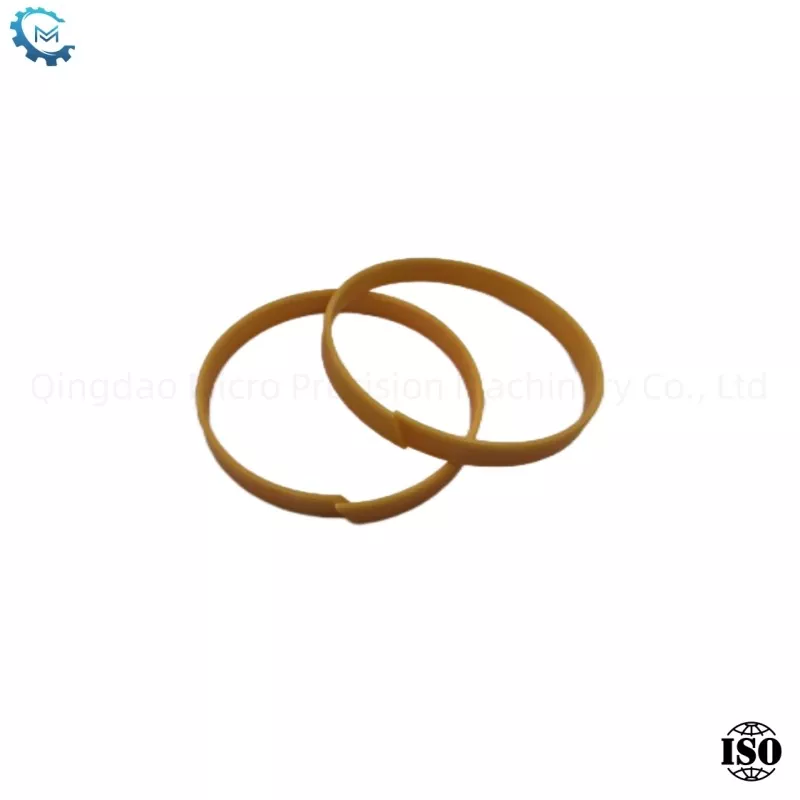

Cheio de PTFE

Características

Correia guia não metálica para haste de pistão, disponível em tipos de corte prontos para uso e no local

▶Material

-Enche

▶Desempenho

Elemento guia não metálico para haste do pistão, também adequado para a cavidade padrão ISO10766.

-Metal/material plástico emparelhamento impede a capacidade de carga limitada "Bloqueio" e "convulsão" (material);

-Low atrito, sem fenômeno de deslizamento; Adequado para condições de trabalho de corrida a seco com baixa lubrificação;

-BOOD VIBRAÇÃO DE VIBRAÇÃO (VIBRAÇÃO RADIAL);

-Pode ser possível executar possíveis impurezas estrangeiras;

-O arredondamento do canto do anel de guia impede a extrusão de lacunas de borda "extrusão" no canto semi-circular da ranhura da cavidade.

> Condições de trabalho

Velocidade linear: ≤15 m/s;

Capacidade de carga: ≤15 n/mm2, a 20 ℃; <7,5n/, a 80 ℃; <5n/mm2, a 120c. Temperatura de operação máxima: -60 ° C ~+150 ° C (200 ° C).

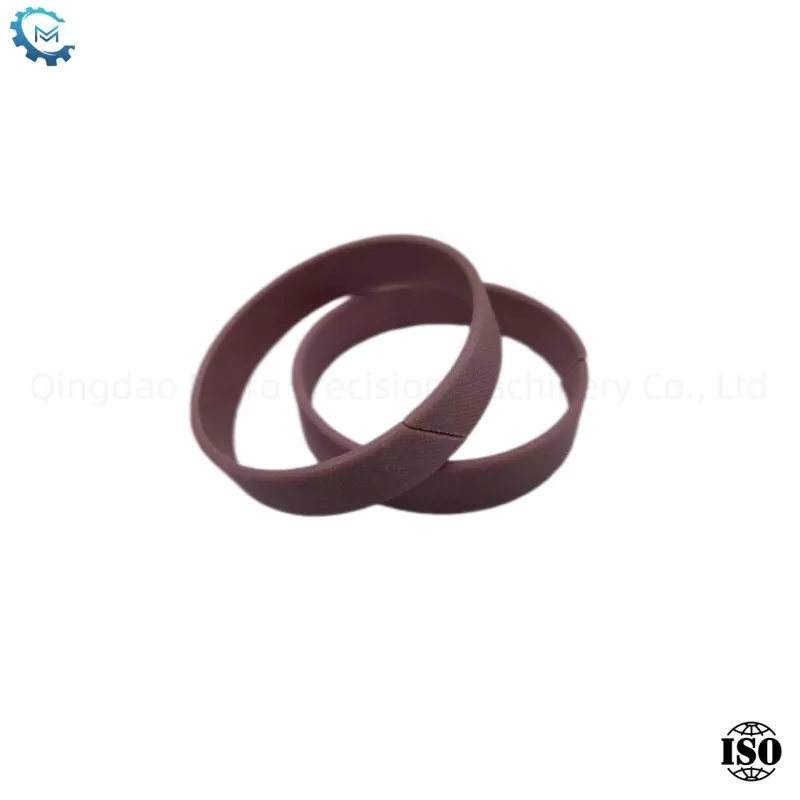

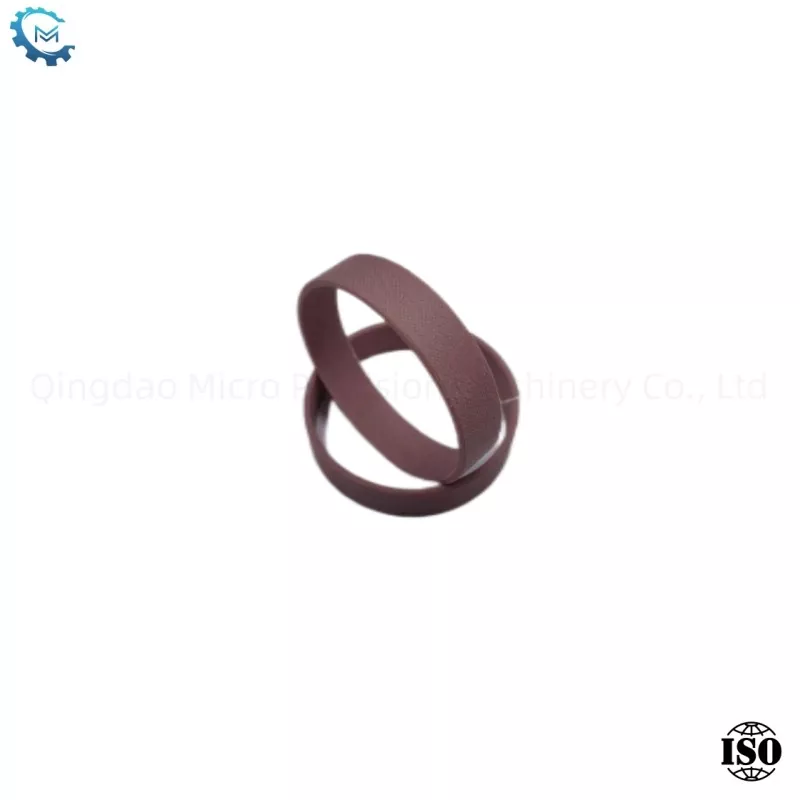

Pano fenólico

▶Características

Elemento guia não metálico para o pistão.

▶Material

-Enche

▶Desempenho

Usado como elemento guia não metálico para a haste do pistão, também adequado para a cavidade padrão IS010766.

-O emparelhamento de material/plástico de metal impede fenômenos de "bloqueio" e "convulsão";

-Capacidade de rolamento de alta carga, elástica antes de atingir a temperatura de trabalho quebradiça;

-O arredondamento do canto do anel de guia impede a extrusão de borda "extrusão" no canto semicircular da ranhura da cavidade.

▶Condições de trabalho

Velocidade da linha: <1m/s

Capacidade de carga: <50n/mm2, abaixo de 120 ° C Temperatura máxima de trabalho: -60 ℃ ~+120 ° C
