Como selecionar o bloco de válvulas?

OBloco de válvulaé um componente essencial nos sistemas hidráulicos e nos sistemas de controle de fluidos industriais. A correção de sua seleção está diretamente relacionada ao desempenho, confiabilidade e economia do sistema. Para melhorar a eficiência do trabalho e reduzir os custos, devemos aprender a selecionar corretamente o bloco da válvula.

1. Esclareça o objetivo do bloco de válvula no equipamento ou dispositivo

Determine as condições de trabalho do bloco da válvula, as propriedades do meio aplicável, a pressão de trabalho, a temperatura de trabalho e o método de operação e controle. Antes de selecionar o bloco de válvulas, devemos primeiro entender nossos requisitos de aplicativo. Qual é a faixa de temperatura e pressão do fluido? Qual é o tamanho da vazão? Tudo isso é o que precisamos considerar.

2. Escolha o tipo de bloco de válvula certo

De acordo com os requisitos do sistema, escolha o tipo de bloco de válvula certo, como um bloco de válvula de cabeça única, um bloco de válvula de cabeça dupla ou um bloco de válvula de várias cabeças. Os tipos de blocos de válvula comumente usados ​​em sistemas hidráulicos incluem blocos de válvula de cartucho de mão dupla, blocos de válvulas integrados, etc.

3. Projeto e otimização estrutural

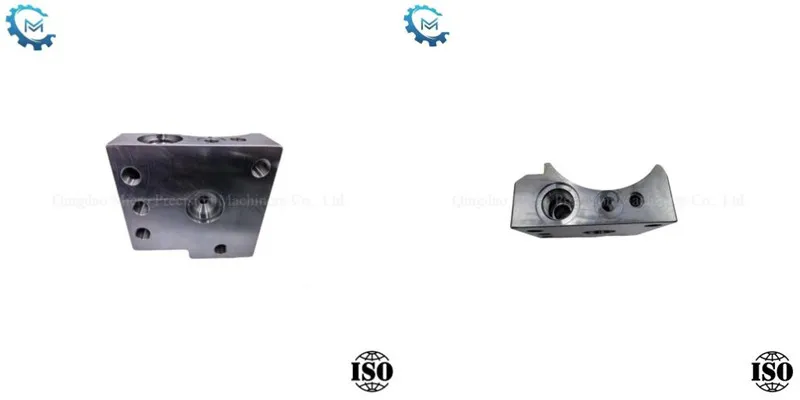

Aparência e tamanho: oBloco de válvulaé geralmente um hexaedro retangular e também pode ser circular, considerando a limitação do espaço de instalação.

Projeto de canal: o diâmetro do canal principal deve ser determinado com base na vazão e na velocidade de fluxo. A velocidade de fluxo do canal de pressão não deve exceder 8m/s, e a velocidade de fluxo do canal de óleo de retorno não deve exceder 4m/s.

Processamento e conexão: para reduzir a perda de resistência ao fluxo, o canal principal pode adotar um design parcial do orifício por meio do meio; Os canais complexos devem ser evitados o máximo possível para simplificar o processamento.

O tipo de interface e o tamanho do bloco da válvula também devem ser considerados e deve corresponder à interface do tubo de óleo, bomba de óleo, atuador etc. conectado a ele. Por exemplo, existem muitas especificações de interfaces rosqueadas comuns, e a conexão deve ser apertada para evitar vazamentos.

4. Considere a seleção de material

A seleção de material do bloco da válvula depende das propriedades do fluido e das condições do ambiente de trabalho. Os materiais comuns incluem ferro fundido, aço inoxidável, plástico, etc. Verifique se o material selecionado é resistente à corrosão, resistente a alta temperatura e resistente ao desgaste para garantir a confiabilidade do bloco de válvula em uso a longo prazo.

5. Método de instalação

Instalação do tipo de placa, instalação de empilhamento, etc. Se o equipamento estiver limitado, pode ser mais adequado para um bloco de válvula de instalação de empilhamento compacto.

6. Requisitos funcionais

Seja um sistema usado para diferentes funções, como controle de direção, controle de pressão ou controle de fluxo, é necessário selecionar um bloco de válvula com a função correspondente.
