Quais são os princípios de design dos blocos de válvulas?

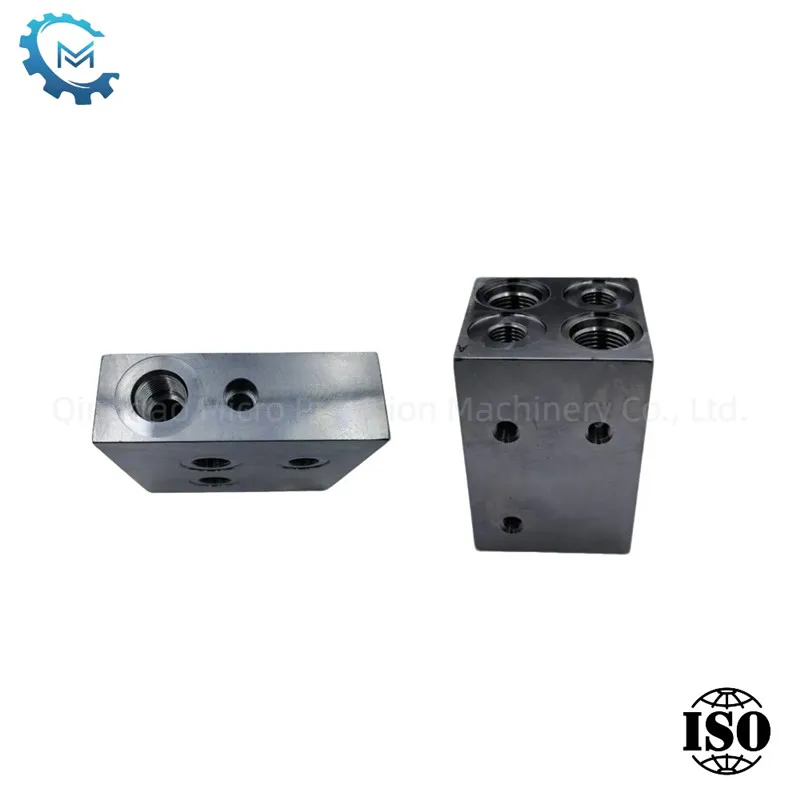

O design deblocos de válvula hidráulicaé um trabalho complexo e delicado, que requer consideração abrangente dos requisitos funcionais do sistema, layout estrutural, tecnologia de processamento e outros aspectos. A seguir, são apresentados os principais princípios que precisam ser seguidos no design de blocos de válvula hidráulica resumidos porQingdao Micro Precision Machinery Co., Ltd.com base em muitos anos de experiência.

1. Integração do sistema e correspondência de funções

O primeiro princípio do projeto do bloco de válvulas é que seu circuito de óleo deve cumprir estritamente os requisitos do diagrama esquemático do sistema hidráulico. Antes de projetar, esclareceremos quais circuitos de óleo podem ser integrados para obter simplificação e compactação do sistema. Ao mesmo tempo, o número de componentes contidos no bloco da válvula deve ser moderado para evitar o volume excessivo do bloco da válvula devido a muitos componentes.

2. Layout e instalação de componentes

Prestamos atenção aos detalhes do layout e instalação dos componentes hidráulicos. O espaçamento mínimo entre os componentes deve exceder 5 mm para evitar interferências mútuas. Ao mesmo tempo, componentes como a válvula piloto da válvula de reversão, a válvula de pressão e o manômetro podem ser estendidos adequadamente para fora do plano de instalação do bloco da válvula para reduzir o volume geral. Além disso, o núcleo da válvula deve sempre ser instalado em uma direção horizontal para evitar afetar sua sensibilidade e desempenho operacional devido ao seu próprio peso.

3. Design de canal e otimização de fluidos

O design do canal doBloco de válvulaé crucial. O design do canal deve ser o mais simples possível, evitando orifícios profundos e orifícios inclinados para reduzir a dificuldade de processamento e a perda de resistência ao fluxo. Recomendamos uma taxa de fluxo de tubulação de trabalho de 8m/se uma taxa de fluxo de tubulação de retorno de 4m/s. Além disso, a estrutura dos orifícios que se cruzam deve adotar uma estrutura em forma de T e evitar uma estrutura em forma de cruz para facilitar a departamento e impedir a deposição de contaminantes.

4. Força e confiabilidade

A força e a confiabilidade do bloco da válvula são o núcleo do design. A espessura mínima da parede entre os orifícios cegos deve ser estritamente verificada para garantir que eles não quebrem devido à concentração de tensão sob alta pressão. Para blocos de válvula de ferro fundido, a distância entre as paredes de dois orifícios adjacentes não deve ser inferior a 5 mm; Para blocos de válvula de aço forjado, o espaçamento do orifício não deve ser inferior a 3 mm. Além disso, deve -se prestar atenção especial ao design dos orifícios dos parafusos para que eles não colidam com o canal de óleo para evitar vazamentos ou falhas de blocos de válvula devido à espessura da parede muito pequena.

Conclusão

NoQingdao Micro Precision Machinery Co., Ltd., estamos sempre comprometidos em fornecer aos clientes produtos de bloqueio de válvula hidráulica de alto desempenho e alta confiabilidade por meio de princípios de design científico e controle rigoroso da qualidade. Acreditamos que apenas considerando totalmente todos os detalhes no estágio de design, podemos obter operação eficiente e estabilidade a longo prazo do sistema em aplicações práticas.
