A válvula de alívio deve ser instalada antes ou depois da válvula de retenção?

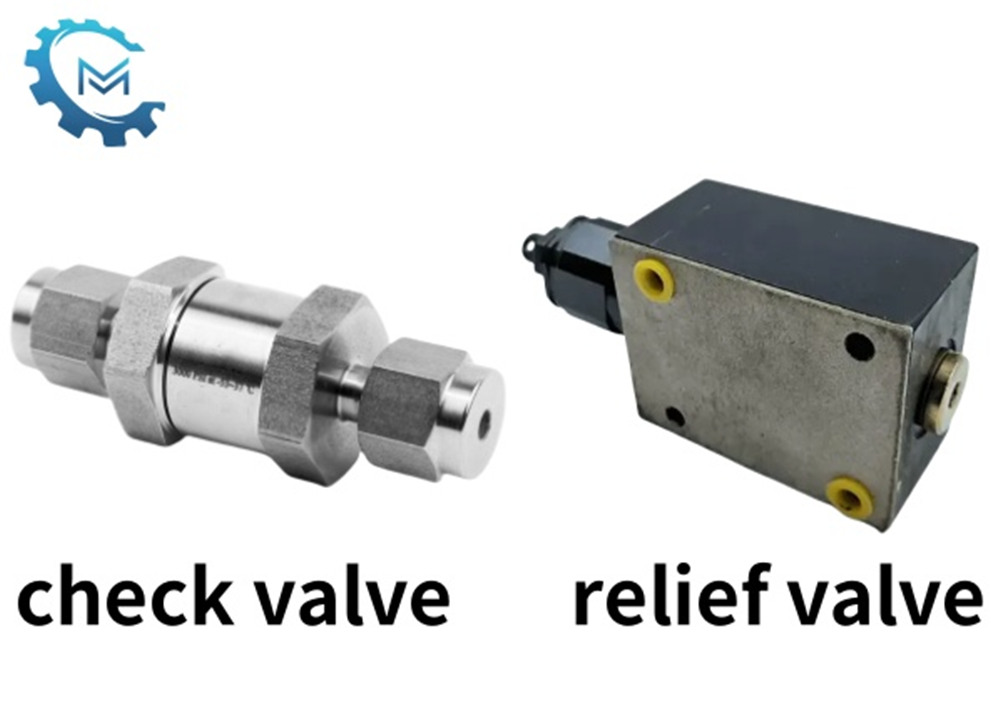

Como fabricante de equipamentos hidráulicos, geralmente pensamos na ordem de instalação das válvulas de alívio e nas válvulas de verificação ao projetar sistemas hidráulicos. Ambas as válvulas desempenham um papel importante nos sistemas hidráulicos. A válvula de alívio é usada principalmente para proteger o sistema contra danos causados ​​pela pressão excessiva, enquanto a válvula de retenção é usada para impedir o fluxo reverso de óleo.

Por que a válvula de alívio é frequentemente a montante doválvula de retenção?

Quando a válvula de alívio é usada como a válvula de controle de pressão principal do sistema, geralmente é conectada em paralelo na saída da bomba hidráulica e antes da válvula de retenção. Nesse momento, a válvula de alívio monitora diretamente e limita a pressão de saída da bomba para evitar a pressão excessiva causada por alterações repentinas de carga ou bloqueio do sistema e proteger a segurança da bomba e da tubulação. Esta regra de ferro é derivada da lógica de segurança do núcleo do sistema hidráulico: a saída de óleo de pressão pela bomba de óleo pode entrar apenas no circuito do atuador controlado pela válvula de retenção após a passagem pela válvula de alívio. Esse layout garante que, quando a pressão do sistema exceder o valor definido, a válvula de alívio pode guiar imediatamente o excesso de fluxo de volta ao tanque de óleo para evitar picos de pressão que danificam os oleodutos ou componentes.

Exceções para situações especiais

Sob certas condições de trabalho, a válvula de transbordamento precisa ser colocada após a válvula de retenção. Por exemplo, em um circuito de travamento hidráulico, uma válvula de estouro independente é frequentemente necessária atrás do dispositivo de travamento composto por duas válvulas de verificação controladas hidraulicamente. Esse design não apenas garante o bloqueio confiável do atuador, mas também pode controlar independentemente a pressão de impacto ao desbloquear.

Outro exemplo é o circuito de suprimento de óleo de alguns acumuladores. Quando é necessário proteger os componentes a jusante do acumulador, a válvula de transbordamento deve ser instalada após a válvula de retenção. Nesse momento, a válvula de retenção pode impedir que a energia do acumulador flua para trás, enquanto a válvula de transbordamento subsequente monitora a pressão da câmara de trabalho o tempo todo, formando um mecanismo de proteção dupla.

Conclusão

Como umBloco de válvulaFabricante, estamos cientes de que a seleção adequada da sequência de instalação de válvulas de alívio e válvulas de verificação é crucial para a operação estável do sistema hidráulico e a proteção dos componentes. Ao projetar um sistema hidráulico, consideraremos abrangentes o equilíbrio de todo o sistema hidráulico com base nas necessidades e cenários de aplicação específicos do sistema e selecione corretamente a sequência de instalação para garantir que o sistema hidráulico possa operar com segurança e eficiência.
