Qual é a estrutura básica de um torno? Como manter e um torno?

Introdução

Como um praticante de processamento mecânico, oVise da ferramenta CNCé uma das ferramentas indispensáveis ​​em nosso trabalho diário. Ele desempenha um papel importante no aperto, processamento e montagem de peças.

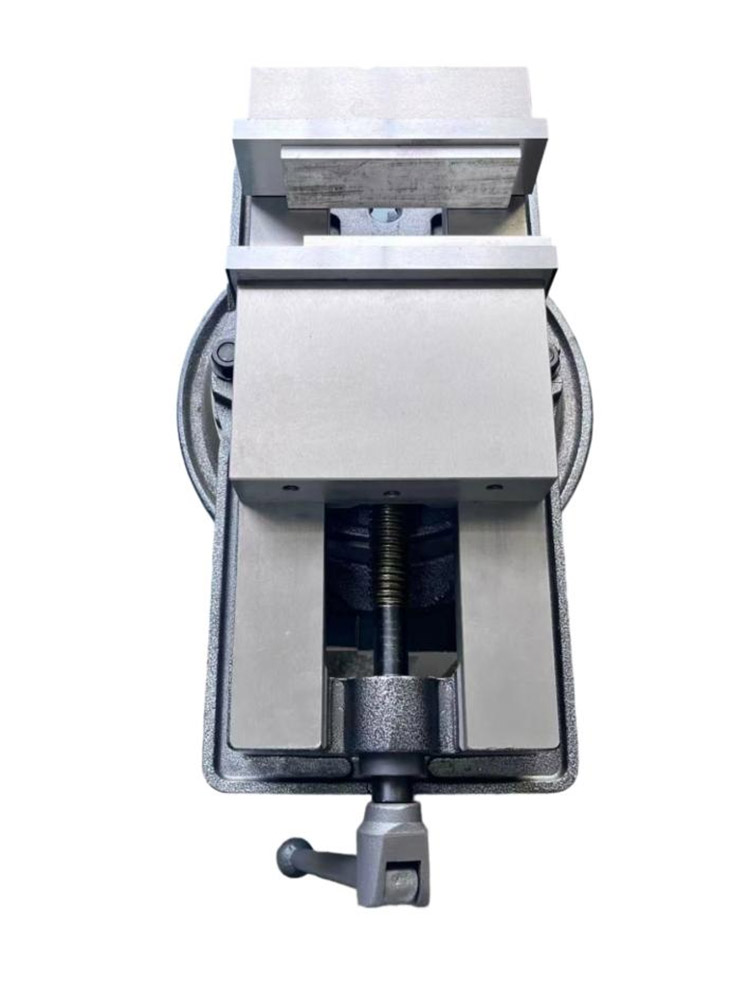

1.A estrutura básica do torno de moagem

(1) O corpo da mandíbula

O corpo da mandíbula é geralmente feito de ferro fundido ou aço fundido de alta resistência. Ele não apenas fornece uma base de montagem para outros componentes, mas também carrega a força de fixação e várias tensões durante o processamento.

(2) mandíbulas fixas e mandíbulas móveis

As mandíbulas fixas e as mandíbulas móveis são usadas para prender a peça de trabalho. As mandíbulas fixas são instaladas em um lado do corpo da mandíbula, enquanto as mandíbulas móveis são conectadas ao corpo da mandíbula através de um parafuso. A mandíbula móvel pode se mover ao longo do trilho -guia do corpo da mandíbula acionado pelo parafuso para atingir o aperto ou afrouxamento da peça de trabalho.

(3) Parafuso e porca

O parafuso é instalado dentro do corpo da mandíbula, uma extremidade é conectada à mandíbula móvel e a outra extremidade se estende para fora do corpo da mandíbula para formar uma alça. Ao girar a alça, o parafuso aciona a mandíbula móvel para se mover para alcançar a ação do aperto ou afrouxamento.

(4) Rail guia

O trilho -guia é a pista na qual a mandíbula móvel se move, geralmente localizada na lateral do corpo da mandíbula. A precisão e a qualidade da superfície do trilho -guia afetam diretamente a estabilidade em movimento e a precisão do aperto da mandíbula móvel.

(5) base

A base é a parte de suporte do torno, geralmente projetada para ser rotativa, para que o operador possa ajustar a direção da peça de trabalho conforme necessário.

2. Manutenção do torno da máquina

(1) Limpeza

Após cada uso, limpe ovícioCorpo, mandíbulas, parafusos e guias com um pano limpo para remover arquivos de ferro, resíduos de poeira e óleo deixados durante o processamento. Especialmente as mandíbulas, se restarem os arquivos de ferro, poderão arranhar a superfície da peça de trabalho ao apertar a peça de trabalho na próxima vez.

(2) Lubrificação

Manter o torno lubrificado é a chave para prolongar sua vida útil. Aplique uma quantidade apropriada de óleo lubrificante nos trilhos de parafuso e guia regularmente. O óleo lubrificante pode não apenas reduzir o atrito entre as peças, mas também evitar a ferrugem.

(3) Verifique o parafuso e a porca

Verifique regularmente o ajuste do parafuso e da porca. Se o parafuso for girado para girar sem suavidade ou houver sinais de frouxidão, ajuste ou substitua a porca no tempo. A precisão do ajuste do parafuso e da porca afeta diretamente a força de fixação e a flexibilidade operacional do torno, para que não possa ser ignorada.

(4) Verifique a base

A estabilidade da base é crucial para o efeito de uso do torno. Se os parafusos de montagem da base estiverem soltos, aperte -os no tempo. Ao mesmo tempo, verifique se a função de rotação da base é normal. Se a rotação não for lisa, limpe a poeira e os detritos dentro da base e aplique óleo lubrificante, quando necessário.

Conclusão

O torno da máquina é uma ferramenta muito importante emProcessamento de Machine Tool CNC. Sua estrutura básica é simples, mas poderosa, por isso vamos mantê -la cuidadosamente. Espero que nossa experiência e habilidades possam ser úteis.
