Selo de óleo Série RS

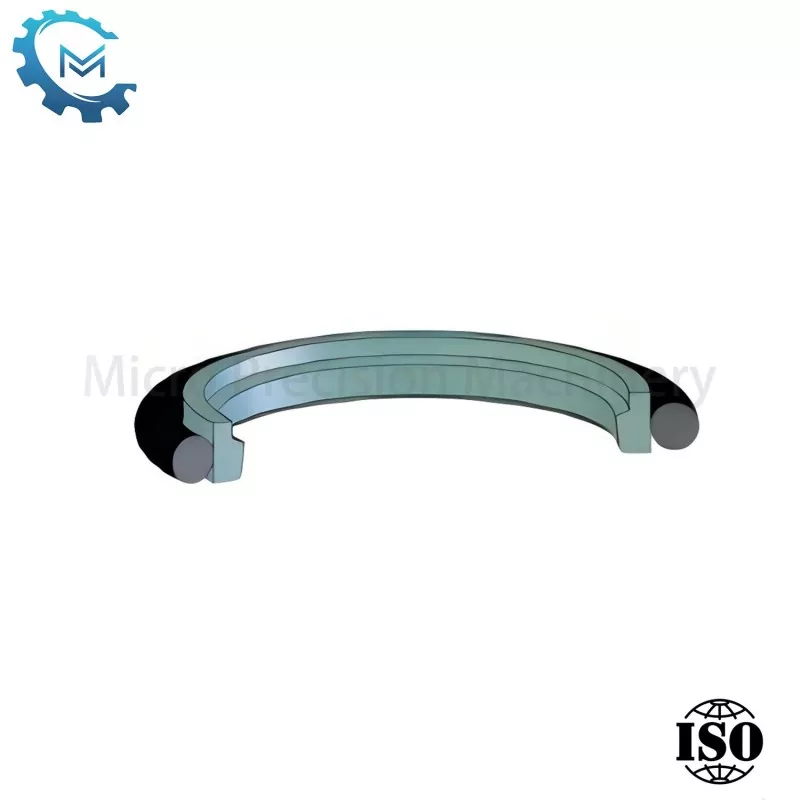

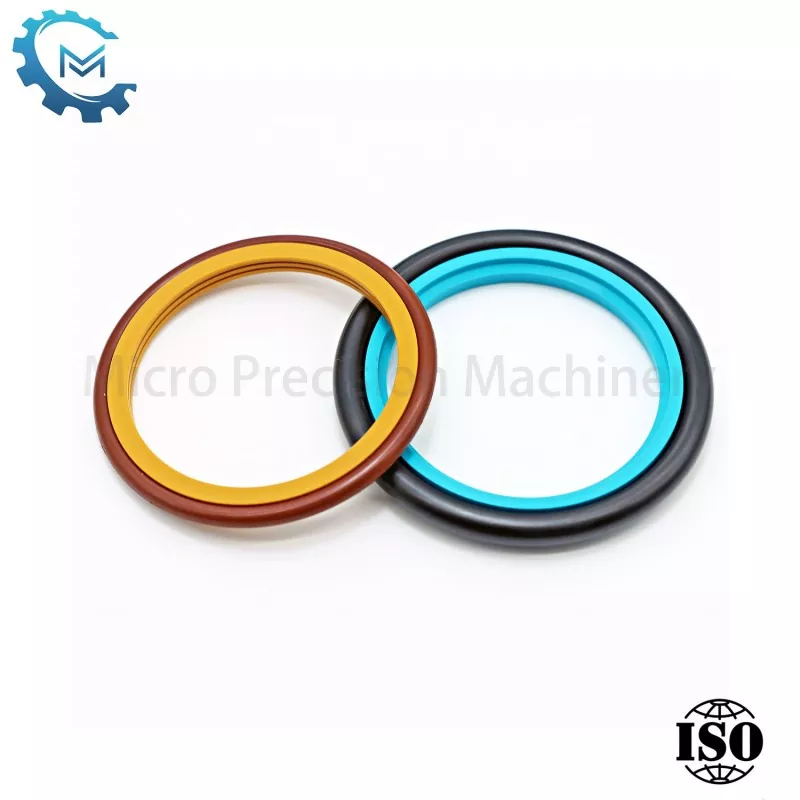

A série RS de vedação de óleo, também conhecida como anel de vedação unidirecional da haste do pistão, é composta por um anel de politetrafluoroetileno PTFE preenchido com antidesgaste e um anel de vedação de borracha tipo O. O anel tipo O fornece elasticidade para compensar o desgaste do anel escalonado de PTFE e possui apenas um efeito de vedação unidirecional.

Enviar consulta

Descrição do produto

Vedações de simples ação para hastes de pistão em cilindros hidráulicos são componentes cruciais. Essas vedações são projetadas para evitar vazamento de fluido em uma direção. Eles funcionam criando uma barreira estanque entre a haste do pistão e a carcaça do cilindro.

A instalação e manutenção adequadas dessas vedações são essenciais. A inspeção regular quanto a desgaste e danos ajuda a garantir que o cilindro hidráulico funcione suavemente e sem perda de fluido. Quando funcionam corretamente, as vedações da haste do pistão de ação simples contribuem para o desempenho geral e a confiabilidade do equipamento hidráulico.

Parâmetros do produto:

Características da superfície da ranhura:

Terminar	Rtmáx (um)	Rá (hum)
Superfície Deslizante	≤2,5	0,05 - 0,3
GrooveInferior	≤6,3	≤1,6
GrooveSide	≤15	≤3

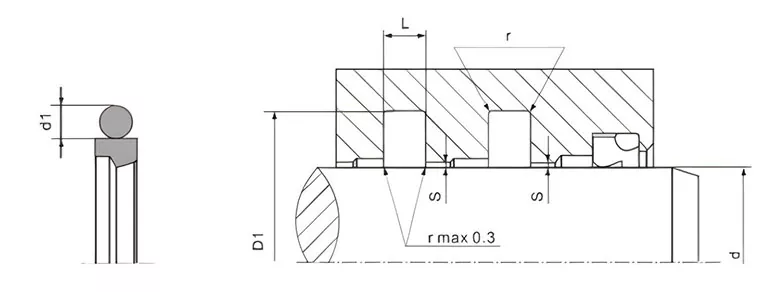

Diâmetro do eixo	Diâmetro Inferior	Largura	Canto Arredondado	Smáx*			Anel de vedação
Df8/h9	D1 H9	L+0,2	r	10 MPa	20 MPa	40Mpa	d1
3-7,9	D+4,9	2.2	0.4	0.30	0.20	0.15	1.78
8-18,9	D+7,3	3.2	0.6	0.40	0.25	0.15	2.62
19-37,9	D+10,7	4.2	1.0	0.40	0.25	0.20	3.53
38-199,9	D+15,1	6.3	1.3	0.50	0.30	0.20	5.33
200-255,9	D+20,5	8.1	1.8	0.60	0.35	0.25	7.00
256-649,9	D+24,0	8.1	1.8	0.60	0.35	0.25	7.00
650-999,9	D+27,3	9.5	2.5	0.70	0.50	0.30	8.40
>1000	D+38,0	13.8	3.0	1.00	0.70	0.60	12.00
