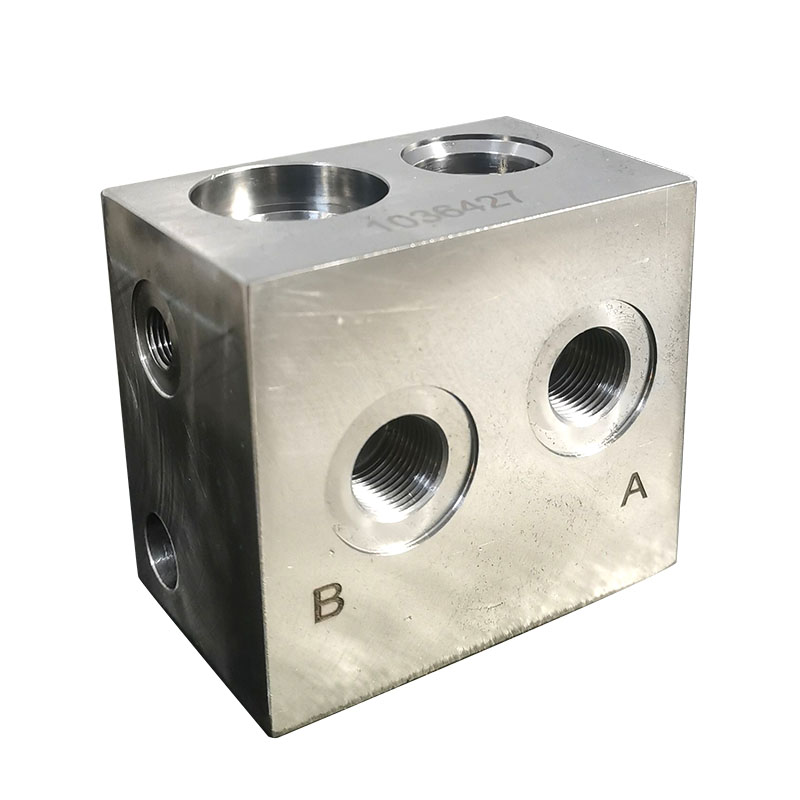

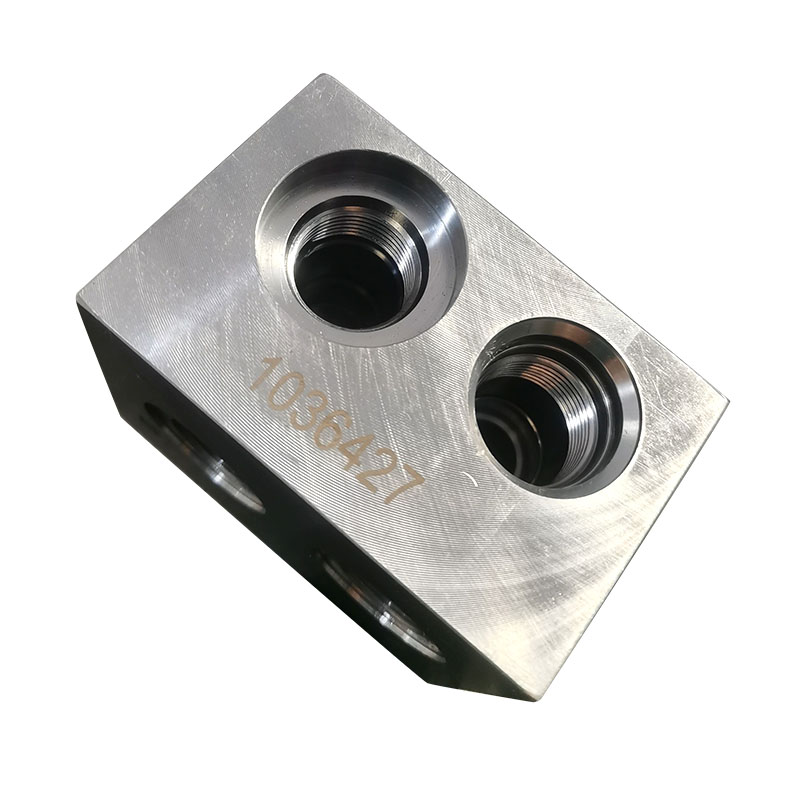

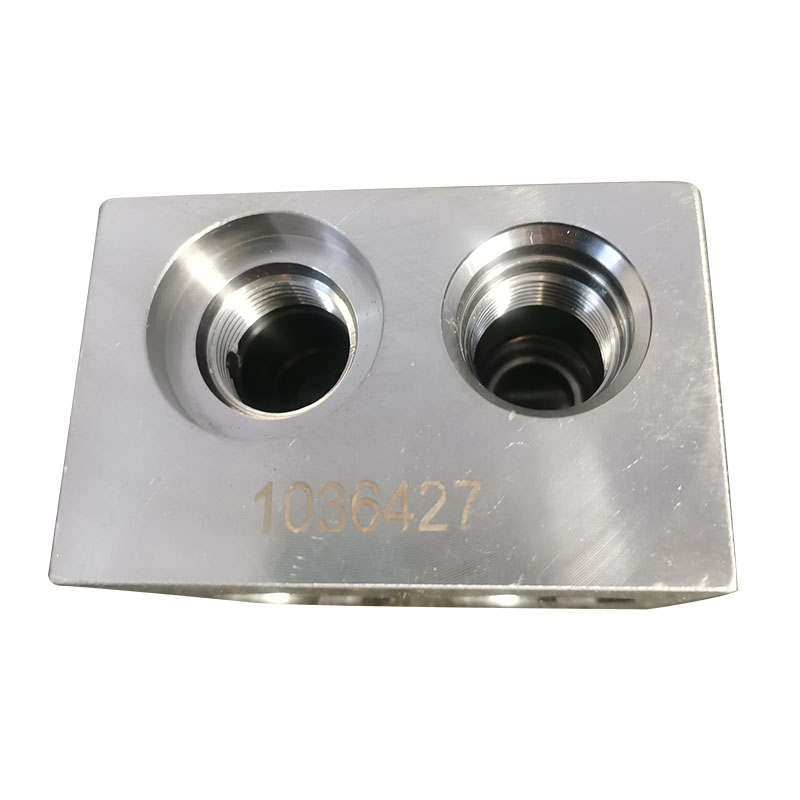

T13A Bloco de válvula de controle de fluxo hidráulico

T13A Bloco de válvula de controle de fluxo hidráulico para sistemas hidráulicos de alta qualidade

Vantagens de válvulas hidráulicas

Controlar com precisão o fluxo de sistemas hidráulicos

Controlar com precisão a pressão do sistema hidráulico

Perceber o controle automático do sistema hidráulico

Melhorar a confiabilidade e a segurança dos sistemas hidráulicos

Seleção de materiais de bloco de válvula de controle de fluxo hidráulico T13A

Q355d folha forjada, qt500-7, qt400-18, aço inoxidável 316, alumínio, cobre e outros materiais. Aceitamos materiais especificados pelo cliente e processamento personalizado não padrão para garantir a qualidade e a entrega oportuna.

Introdução à válvula de controle de fluxo hidráulico T13A

1: O bloco de válvula de controle de fluxo hidráulico T13A pode ser processado com uma válvula poppet operada por solenóides de ação direta de duas vias e uma válvula direcional. A taxa de fluxo de projeto é: 40L/min. O tipo de orifício de processamento é o orifício da válvula T13A. A 2-POSITE 2-VAI pode ser equipada com uma válvula solenóide. Após a instalação, é uma válvula reta. Tipo de movimento, o orifício da válvula da válvula é uma estrutura de válvula poppet. Este furo de válvula foi projetado e usinado para configurações normalmente abertas e normalmente fechadas. O orifício da válvula do bloco da válvula é projetado como uma estrutura de válvula poppet, feita de borracha nitrila, EPDM e borracha de fluorina. Não há vazamento no orifício da válvula deste bloco de válvula.

2: O orifício da válvula deste bloco de válvula hidráulica pode ser processado com uma válvula de lâmina operada por solenóides de duas vias e uma válvula direcional com uma vazão de 45L/min. A 2-POSITE 2-VAI pode ser equipada com uma válvula solenóide. É uma estrutura de válvula equilibrada e de ação direta e também tem funções normalmente abertas e normalmente fechadas. tipo de estrutura.

3: O orifício da válvula deste bloco de válvula hidráulica é válvula de ação de ação direta, comutação macia e poppet operada por solenóides, fluxo de projeto da válvula direcional: 15L/min. O bloco de válvula hidráulica pode ser processado com uma válvula solenóide de 2 posições de 2 vias, que é do tipo de ação direta. A estrutura da válvula de poppet possui características de partida suave, que podem reduzir significativamente o impacto do sistema quando a válvula é acionada.

Dados técnicos do bloco de válvula de controle de fluxo hidráulico T13A

Pressão operacional máxima	350 bar
Tempo de resposta nominal	50ms
Vazamento máximo em 110 Sus (24 CST)	80cc/min@210brt
Frequência de interruptor	15000 ciclos/hr
passar	T13A
Kit de vedação Cartridge	Esse; 990-413-007
Kit de vedação Cartridge	Viton; 990-17-006
Força necessária para uma operação de emergência manual	33N/100 BAR @PORT1
Ação de ação de operação de emergência manual	2,5 mm
Tensão de início da bobina solenóide	12VCD/24VCD

Obtenha uma citação agora

Introdução à válvula de controle de fluxo hidráulico T13A

Este orifício da válvula da válvula hidráulica pode definir a taxa de pressão da guia fixa 4,5: 1 válvula de equilíbrio de meia interceptação.

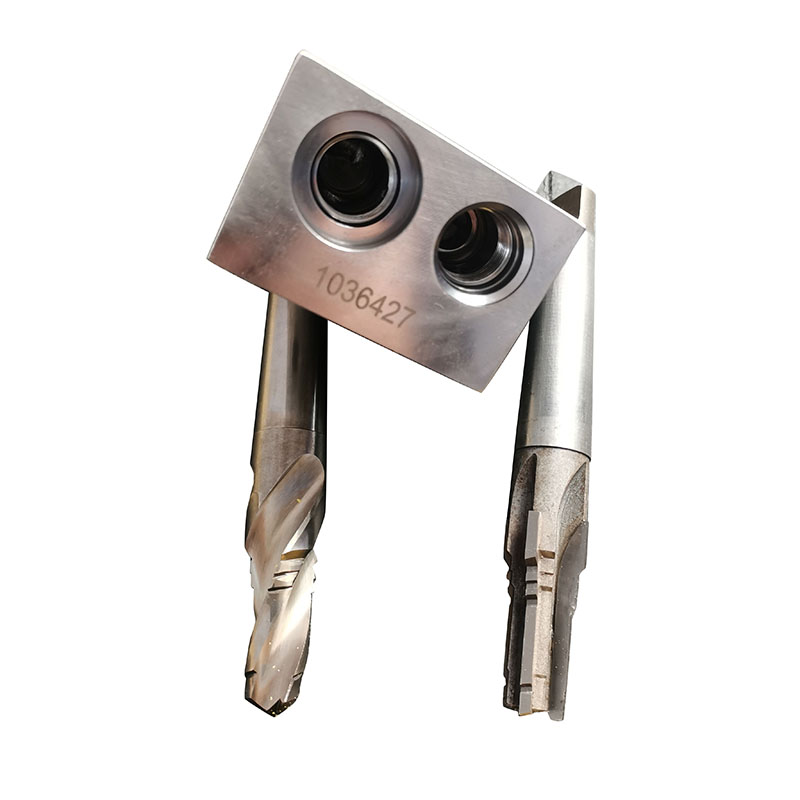

Utilizando o processamento de equipamentos CNC de alta precisão de 5 eixos, o orifício da válvula de válvula hidráulica de processamento de ferramentas de moldagem personalizada, para garantir a precisão do orifício da válvula, mas também para garantir a suavidade do orifício da válvula, RA0.8-ra1.6

Equipamento de limpeza profissional e pessoal de remoção de rebarbas profissionais garantem a limpeza de blocos de válvulas hidráulicas e manuseio de rebarbas de buracos cruzados. Verifique se cada bloco de válvula pode atingir a detecção de sombra 3D.
