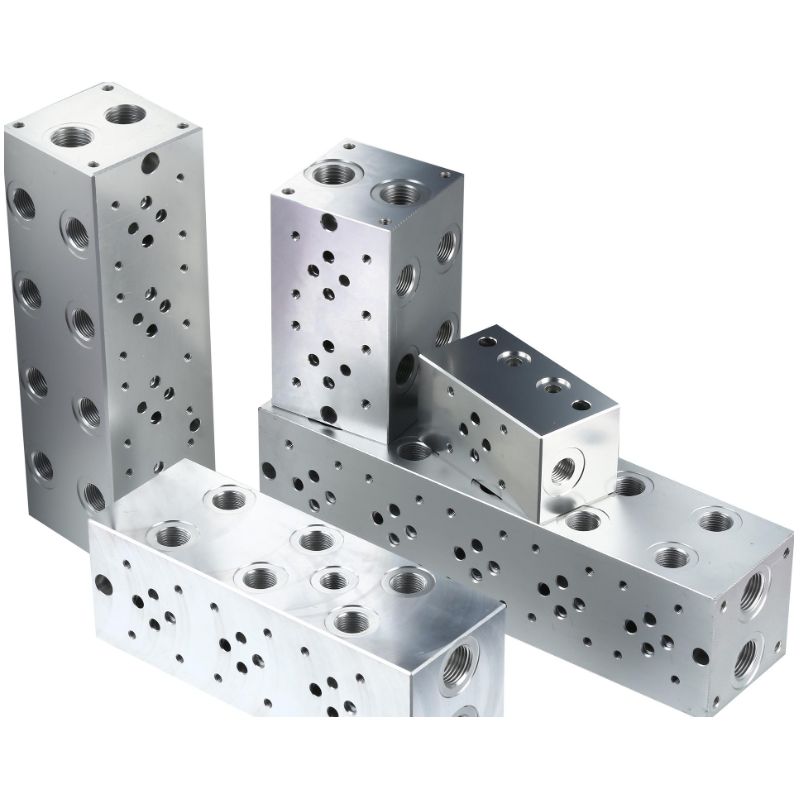

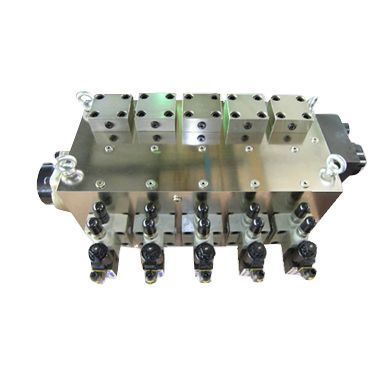

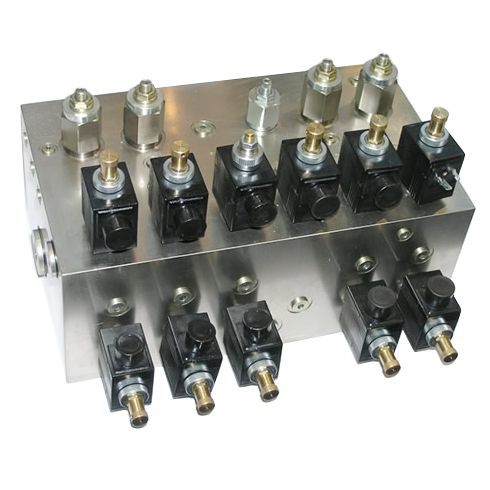

Bloco de válvula da estação hidráulica

O bloco da válvula da estação hidráulica é um componente de automação operado por óleo de pressão. É controlado pelo óleo de pressão da válvula de distribuição de pressão. Geralmente, é usado em combinação com a válvula de distribuição de pressão eletromagnética e pode ser usada para controlar remotamente os sistemas de oleodutos ligados e deslocados remotamente dos sistemas de oleodutos de petróleo, gás e água das estações de energia hidrelétrica. . O componente do núcleo da válvula hidráulica é o bloco da válvula hidráulica, que desempenha um papel importante no controle da direção, pressão e fluxo do fluxo de líquido na válvula hidráulica. O uso de blocos de válvula hidráulica não apenas simplifica o design e a instalação do sistema hidráulico, mas também facilita a integração e padronização do sistema hidráulico, o que é benéfico para reduzir os custos de fabricação e melhorar a precisão e a confiabilidade.

Material do bloco de válvula da estação hidráulica:

20# aço, 35 aço forjado, 45# aço, Q355D, ferro fundido, alumínio, etc. O material do fixador da válvula hidráulica requer detecção de falhas e pode ser usado após a passagem do teste.

Todos os orifícios do parafuso no bloco da válvula hidráulica devem ter requisitos de precisão da usinagem. Geralmente, 7h é selecionado. A precisão da usinagem do orifício de montagem da válvula de cartucho rosqueada deve cumprir os requisitos da amostra do produto. A rugosidade do orifício de montagem da válvula do cartucho é RA0.8. Além disso, também existem tolerância dimensional e requisitos de tolerância geométrica. A rugosidade da superfície do sulco de 0 anel é Ra1.6, e a rugosidade da superfície do canal de fluxo geral é RA12.5.

O bloco de válvula de alta pressão é melhor feito de 35 aço forjado. O bloco de válvula geral é feito de aço A3 ou ferro dúctil. Ao cortar o material do bloco da válvula a partir da placa com corte de gás, deve -se deixar subsídio de processamento suficiente. É melhor cortar o branco do bloco de válvulas forjado e depois processado. O material usado para o processamento do bloco de válvula deve garantir que a estrutura interna seja densa e não deve ter defeitos como intercaloers e tracoma. Se necessário, o espaço em branco deve ser inspecionado quanto a falhas. Blocos de ferro fundido e blocos de aço maiores devem ser envelhecidos e pré-tratados antes do processamento.

Obtenha uma citação agora

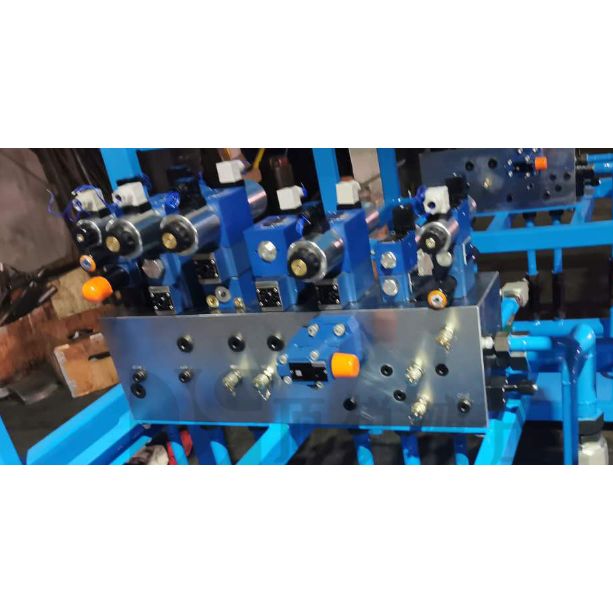

Visão geral do produto da válvula da estação hidráulica

O bloco de válvula hidráulica é um pequeno circuito durante a operação. Durante o uso, as várias válvulas utilizadas serão combinadas até certo ponto através dos orifícios de óleo no bloco da válvula. Por exemplo, agora usamos um bloco de válvula de equilíbrio, que integra a válvula de equilíbrio, a válvula reduzida por pressão, a válvula unidirecional, a válvula reversa e a válvula de ônibus. O bloco de válvula hidráulica é um dispositivo hidráulico independente até certo ponto. Ele fornece óleo de acordo com os requisitos de seu dispositivo de acionamento durante a operação e controla a direção, pressão e fluxo do fluxo de óleo até certo ponto. É adequado para a máquina hospedeira e o dispositivo hidráulico que pode ser separado. de várias máquinas hidráulicas.

O motor do bloco da válvula hidráulica aciona a rotação até certo ponto, para que a bomba sugasse o óleo do tanque e o óleo da bomba. Isso converterá diretamente sua energia mecânica em energia de pressão do óleo hidráulico até certo ponto. Durante a operação, o óleo hidráulico é ajustado em direção, pressão e fluxo pela válvula hidráulica através do bloco integrado e depois transmitido ao cilindro de óleo ou motor de óleo da máquina hidráulica através da tubulação externa, controlando assim a mudança da direção do motor hidráulico, o tamanho e a potência do equipamento de tratamento de sepção e a raça e a velocidade do sedimento.

O sistema completo do bloco da válvula da estação hidráulica consiste nos seguintes componentes:

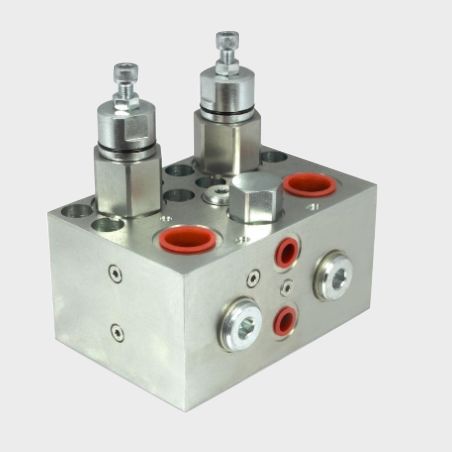

Bloco de óleo

Forma o alojamento da válvula do cartucho e fornece canais de conexão, o que leva à válvula piloto.

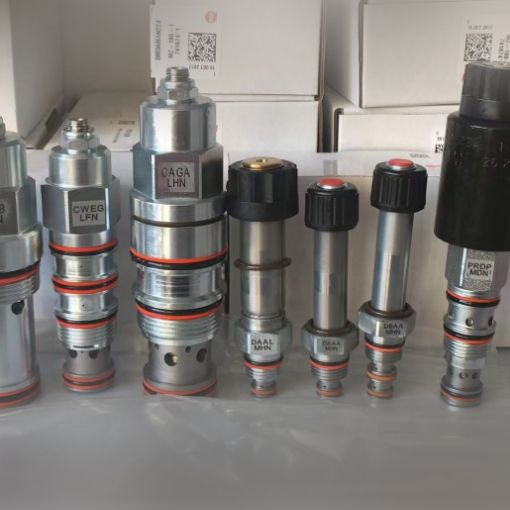

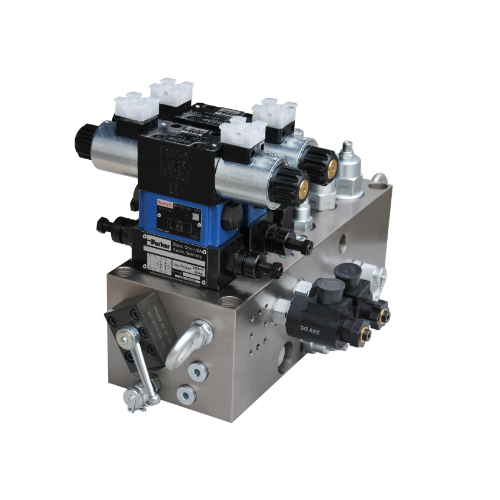

Válvula de cartucho

Válvula de cone controlada hidraulicamente com duas portas de serviço e uma porta de controle.

cobrir

Seu principal objetivo é selar a passagem para a válvula do cartucho e também fornecer a linha de óleo de conexão à válvula piloto.

válvula piloto

Válvulas direcionais ou de controle de pressão miniaturizadas projetadas convencionalmente cuja tarefa é controlar as válvulas de cartucho, de preferência com configurações padronizadas de porta NG6 padronizadas

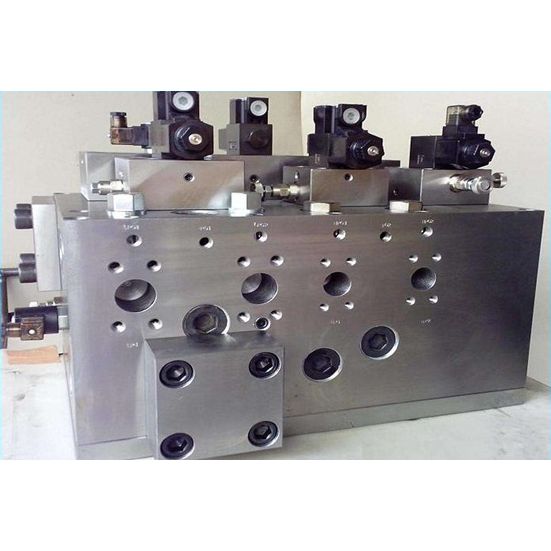

O bloco de circuito de petróleo é uma coleção de circuitos de óleo hidráulico dispersos. Simplificando, o bloco hidráulico é um bloco que controla o trabalho do óleo hidráulico. Geralmente produzido por Jinwu, cada sistema hidráulico precisa ser projetado separadamente de acordo com o diagrama esquemático hidráulico. A vantagem é que simplifica a instalação, inspeção, substituição e manutenção subsequente do sistema hidráulico. A desvantagem é que os requisitos de design e processamento são altos, o custo de uma única peça é alta e a estação hidráulica personalizada não é adequada para a produção de peça única e pequena em lote.

Simplificando, o bloco hidráulico é um bloco que controla o trabalho do óleo hidráulico.

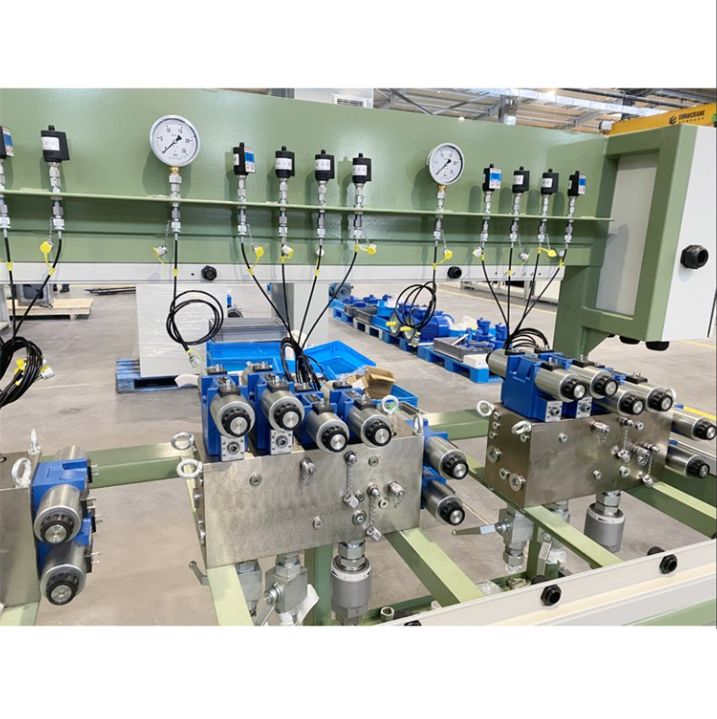

A forma de configuração de componentes hidráulicos no sistema hidráulico adota atualmente a configuração integrada. A configuração de bloco integrada é instalar uma válvula hidráulica de placa na superfície do bloco do circuito de óleo, que possui as características da estrutura compacta e a manutenção fácil. Para um sistema hidráulico composto por múltiplos circuitos básicos, os circuitos hidráulicos básicos são geralmente agrupados de acordo com a composição da unidade de equipamentos e cada grupo corresponde a um bloco de circuito de petróleo. Ao projetar o bloco de circuito de petróleo, uma ligeira supervisão levará a erros no design e na fabricação. Portanto, é particularmente importante escolher um software de design profissional para projetar blocos de circuito de petróleo.
