Análise de razões e soluções para o descendente do cilindro hidráulico no sistema hidráulico?

Introduzir

Cilindros hidráulicossão atuadores comumente usados ​​em sistemas hidráulicos. Sua estabilidade operacional afeta diretamente o desempenho de todo o sistema. Hoje, vamos discutir questões comuns com a operação do cilindro hidráulico. Por que eles geralmente abaixam por conta própria quando trancados? Primeiro, vamos discutir a estrutura e o princípio de trabalho dos cilindros hidráulicos.

1. Estrutura do cilindro hidráulico e princípio de trabalho

A Cilindro hidráulicoNormalmente consiste em uma tampa traseira, cano de cilindro, haste de pistão, montagem do pistão e tampa da extremidade frontal. Para impedir o vazamento de óleo do cilindro ou da câmara de alta pressão para a câmara de baixa pressão, as vedações são instaladas entre o cano do cilindro e a tampa final, a haste do pistão e o pistão, o pistão e o cilindro e a haste do pistão e a tampa da extremidade frontal. Um guarda de poeira também é instalado na parte externa da tampa do front -end. Para impedir que o pistão atinja a cabeça do cilindro ao se retrair rapidamente até o final do curso, um dispositivo tampão é instalado no final do cilindro hidráulico. Um dispositivo de escape também pode ser necessário.

alt. Estrutura do cilindro hidráulico

2. Circuito de cilindro hidráulico geral

Num sistema hidráulico, quando um cilindro hidráulico se estende até um determinado comprimento, ele não precisa mais se mover e só precisa ser mantido em uma determinada posição por um determinado período de tempo. Neste ponto, uma válvula de controle direcional ou trava hidráulica pode ser usada para manter o cilindro no lugar. O circuito hidráulico geral é o seguinte:

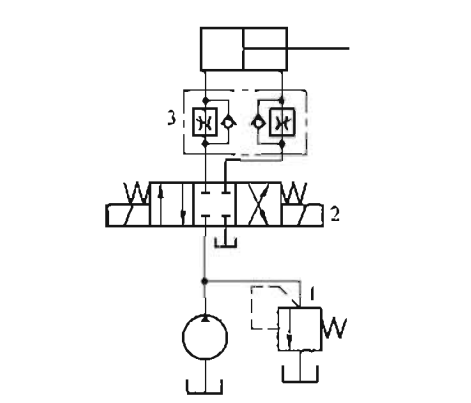

Circuito de cilindro hidráulico alt.hdraulic

3. Análise das razões pelas quais o cilindro hidráulico desce automaticamente

A haste do pistão doCilindro hidráulicoretrai sob a ação da força externa. De acordo com a estrutura e o princípio de trabalho do cilindro hidráulico, podemos analisar que a razão fundamental para a retração do cilindro hidráulico é que o volume do óleo hidráulico na câmara sem haste diminuiu. As possíveis razões para a diminuição no volume do óleo hidráulico na câmara sem haste são as razões pelas quais o cilindro hidráulico desce automaticamente:

(1) vazamento interno do cilindro hidráulico. O óleo na câmara sem haste do cilindro hidráulico flui para a câmara da haste através da vedação do pistão.

(2) vazamento na tampa traseira do cilindro hidráulico. O óleo hidráulico na câmara sem haste vaza para o exterior através da tampa traseira. Este é um vazamento externo e é fácil de verificar.

(3) O óleo hidráulico na câmara sem haste flui através da porta de óleo. Isso pode ser dividido em várias situações:

a) vazamento de óleo da junta do tubo da porta de óleo ou do tubo de óleo hidráulico. Este também é um vazamento externo e é fácil de verificar.

b) No circuito que usa o bloqueio neutro da válvula reversora, a válvula reversora pode não retornar totalmente à posição neutra ou a vedação neutra pode ser ruim.

c) No circuito usando a trava hidráulica, o anel de trava hidráulico pode ser danificado ou a posição neutra da válvula de reversão pode ser selecionada incorretamente. (4) O vazamento de óleo do barril do cilindro hidráulico também é considerado como vazamento externo, o que é fácil de observar e a possibilidade é geralmente muito pequena.

4. Solução

(1) O vazamento interno do cilindro hidráulico pode ser causado pelo envelhecimento do anel de vedação. O anel de vedação precisa ser substituído ou uma estrutura de vedação mais razoável precisa ser redesenhada.

(2) O mesmo se aplica ao vazamento da tampa traseira do cilindro hidráulico. O selo precisa ser substituído ou uma estrutura de vedação mais razoável precisa ser redesenhada.

(3) Quando a junta do tubo de óleo vazar óleo, verifique se o anel de vedação da junta está danificado. Substitua a vedação ou substitua a junta.

(4) No circuito usando a trava central da válvula de reversão, a vedação central não é boa. Geralmente, é causado por manchas de óleo ou outras impurezas que fazem com que o núcleo da válvula não se mova no lugar, ou a mola está presa ou quebrada, fazendo com que ele não consiga retornar à posição central. O pessoal profissional precisa reparar ou substituir a válvula de reversão. Se o requisito de manutenção da pressão for relativamente alto, você poderá substituir a trava hidráulica.

(5) No circuito bloqueado por trava hidráulica, a válvula de função neutra com portas fechadas A e B não pode ser usada, porque o fechamento das portas A e B pode causar a abertura da válvula unidirecional de controle hidráulico em ambas as direções e falhar em desempenhar o papel de travamento. Além disso, a quebra de mola de trava hidráulica ou as impurezas também podem fazer com que a trava hidráulica não possa ser completamente fechada, resultando em vazamento.

Resumo

Cilindros hidráulicossão atuadores críticos nos sistemas hidráulicos, e sua estabilidade é essencial para o desempenho do sistema. Uma questão comum é o descendente indesejável dos cilindros hidráulicos quando bloqueados na posição. Esse problema surge devido a vazamentos internos ou externos, como falha de vedação no cilindro, vazamento nas tampas finais ou óleo hidráulico escape pela porta de óleo. Além disso, o funcionamento inadequado de válvulas de controle direcional ou bloqueios hidráulicos - como posicionamento neutro incompleto, desgaste de vedação ou seleção incorreta da válvula - pode contribuir para o problema. As soluções incluem a substituição de vedações danificadas, reparar ou substituir válvulas defeituosas, garantir a seleção adequada da trava hidráulica e manter a limpeza do sistema para evitar a contaminação. A abordagem desses fatores garante a operação confiável do cilindro hidráulico e evita o movimento não intencional.
