Falhas no cilindro hidráulico e métodos de manutenção

Introdução

Ocilindro hidráulicoé um componente extremamente importante do sistema hidráulico, desempenhando um papel fundamental como elemento de execução em todo o sistema hidráulico. Ao longo do processo, o cilindro hidráulico converte principalmente energia hidráulica em energia mecânica. No entanto, os cilindros hidráulicos geralmente falham durante o uso devido a problemas como desgaste de vedação, desgaste do cilindro, arranhões na parede interna, corrosão da parede interna e arranhões de pistão ou haste do pistão. Essas falhas podem ser atribuídas aproximadamente a dois tipos: fraqueza e rastejamento. Devido à ocorrência frequente de desligamento do equipamento causado por falhas do cilindro hidráulico, é necessário atribuir grande importância ao diagnóstico e manutenção de falhas de cilindros hidráulicos. Em seguida, forneceremos uma introdução detalhada às falhas, causas e métodos de manutenção de cilindros hidráulicos.

Alt. Cilindro hidráulico de ação dupla da escavadeira

Falha 1:

Crawlingphenomenon:

Quando a haste do pistão do cilindro hidráulico se estende ou se retrai sob a ação da pressão do óleo, a velocidade desigual ocorre frequentemente e, às vezes, acompanhada de vibração e ruído anormal, causando vibração de todo o sistema hidráulico.

Causa Análise e Soluções

(1) o rastejamento de baixa velocidade causado pela presença de gás na câmara da haste e pela câmara sem haste de umcilindro hidráulico, devido à mistura de ar no óleo hidráulico, alterações no volume sob pressão e até causam explosão instantânea de gás sob alta pressão, resultando em velocidade instável do cilindro hidráulico. Se estiver determinado que o rastreamento é causado por esse motivo, o objetivo do escape pode ser alcançado, estendendo e retratando repetidamente o cilindro hidráulico, ou um dispositivo de escape pode ser instalado nas duas portas de óleo da câmara do oleoduto ou cilindro hidráulico para esgotar durante a operação do sistema hidráulico. Ou a maneira mais simples e rápida é afrouxar ligeiramente as juntas do tubo na entrada e saída das duas câmaras no cilindro telescópico de óleo, permitindo que o ar seja descarregado o mais rápido possível.

(2) o rastejamento de baixa velocidade causado pelo projeto de liberação inadequada de cilindros hidráulicos e a folga de ajuste deslizante entre o corpo do pistão e o cilindro, a haste do pistão e a manga-guia dentro do cilindro hidráulico que é muito grande ou muito pequeno, pode causar uma pressão desigual na superfície deslizante, resultante em uma fricção desinteressada; Se estiver determinado que o rastreamento é causado por esse motivo, a folga de ajuste deslizante entre o pistão interno e o corpo do cilindro, a haste do pistão e a manga guia só poderá ser reparada. A liberação teórica de ajuste após o reparo deve atingir H9/F8 ou H8/F8.

(3) Os materiais de vedação comumente usados ​​para cilindros hidráulicos incluem borracha de poliuretano, borracha nitrila, politetrafluoroetileno, etc. Devido a problemas com dureza, resistência e acompanhamento, a diferença de atrito com a superfície deslizante causa o cilindro a rastejar. Ao encontrar esses problemas, pode ser dada prioridade para substituir o anel de vedação combinado por politetrafluoroetileno como selo, como anel de glora, selo Steller, etc.

Falha 2:

INCIMABILIDADEFENOMENONON:

Não há movimento durante a startup, com impulso insuficiente, velocidade lenta, parada de haste de pistão imprecisa e velocidade de operação instável.

Causa Análise e Soluções

Após investigar o problema de entrada insuficiente de óleo do cilindro hidráulico causada por outros componentes e tubulações do sistema hidráulico, se for confirmado que as tubulações do sistema hidráulico e outros componentes estão normais, significa que há um vazamento dentro do cilindro hidráulico.

O vazamento interno de cilindros hidráulicos geralmente inclui as seguintes situações: vazamento causado por desgaste excessivo das vedações do corpo do cilindro hidráulico, da haste do pistão e das vedações da tampa de vedação e das vedações do pistão.

Causas e soluções específicas para vazamento:

(1) Um dos motivos comuns para erros na instalação de vedações são vedações incorretas ou ausentes. A gaxeta de vedação não está instalada corretamente e não pode ser apertada, como desvio na instalação da gaxeta, força irregular nos parafusos de fixação e parafusos de fixação excessivamente longos. Neste ponto, cada parafuso deve ser apertado em ordem diagonal, e a força deve ser aplicada de maneira uniforme e uniforme ao apertar cada parafuso. O comprimento do parafuso também deve ser selecionado razoavelmente de acordo com a profundidade do furo do parafuso.

(2) As condições de uso das vedações também podem levar ao desgaste e ao vazamento de óleo, como óleo impuro, baixa viscosidade, alta temperatura do óleo e alta temperatura ambiente. Em resposta a essas situações, podemos tomar medidas, como a substituição do óleo limpo adequado, identificando a causa do aumento da temperatura e a implementação de dispositivos de isolamento e resfriamento de óleo.

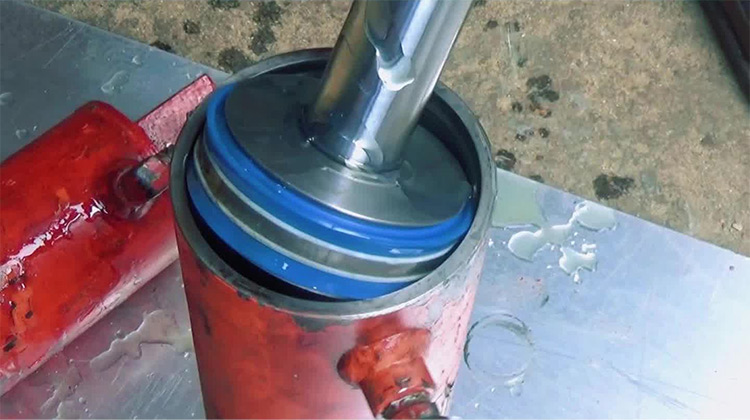

Alt. Hydraulic Cylinder Oil Seal

Resumo

Como atuadores chave em sistemas hidráulicos, os cilindros hidráulicos desempenham um papel importante na conversão de energia hidráulica em energia mecânica. No entanto, na prática, os cilindros hidráulicos frequentemente apresentam falhas típicas, como "rastejamento" e "impotência" devido ao desgaste da vedação, folga de ajuste inadequada, mistura de gases, contaminação de óleo ou aumento excessivo de temperatura, afetando seriamente a estabilidade e confiabilidade da operação do equipamento.

Em relação à questão do "rastreamento", é necessário se concentrar em investigar fatores como resíduos de gás, lacunas de ajuste irracionais ou material de vedação inadequado e tomar medidas correspondentes, como escape, reparar lacunas ou substituir vedações de alto desempenho. Para o fenômeno da "impotência", com base na exclusão de problemas com outros componentes do sistema, a ênfase deve ser colocada na verificação do status de vedação interna e da instalação
